A1201

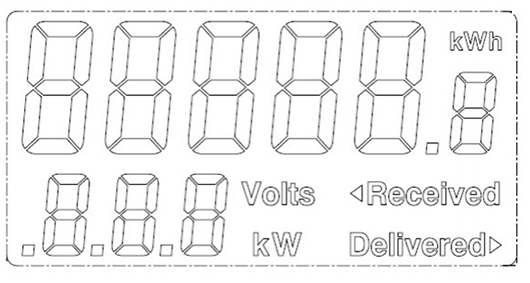

Pantalla:
LCD
Formato de datos:
①XXXXX (5 número entero)
②XXXXX.X (5 número entero + 1 número decimal)
A1201

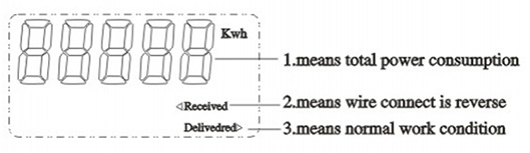

Pantalla:
LCD

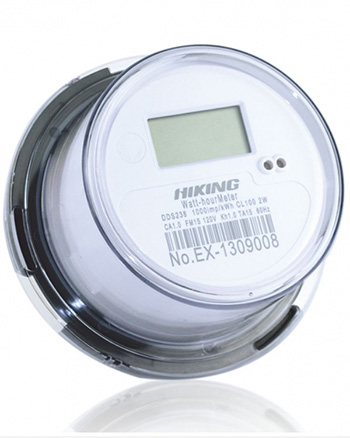

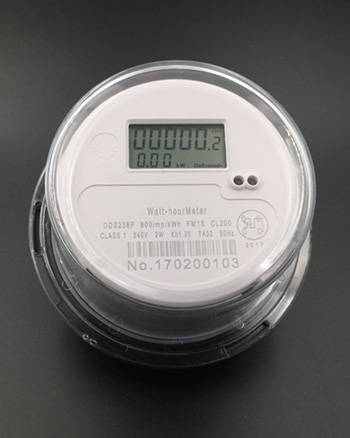

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Luz indicadora inversa.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Protección II.
Función opcional
1. Pantalla de batería no volátil.
2. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia.
Información técnica
| Voltage nominal | 110V,120V,220V,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal FM1S | 10(60)A, 15(100)A, 30(200)A , CL100 CL200 |
| Corriente nominal FM2S | 15(100)A, 30(200)A , CL100 CL200 |
| Frecuencia nominal | 60Hz |
| Tipo de conexión | Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 o 0.5 |
| Consumo de energía | < 2W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA for 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP54 |
| Constante | 800～1600 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | IEC61036, IEC62053-21, ANSI |
| Temperatura de funcionamiento | -30℃～70℃ |
| Peso | Aproximadamente 0.7kg |
| País exportador | Filipinas y América del Sur |

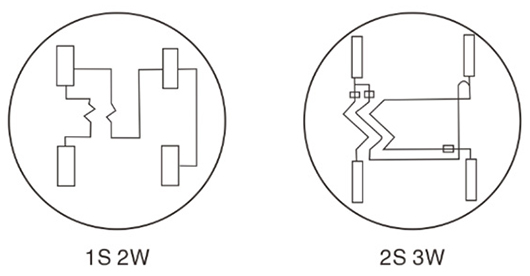

Conexión de cable

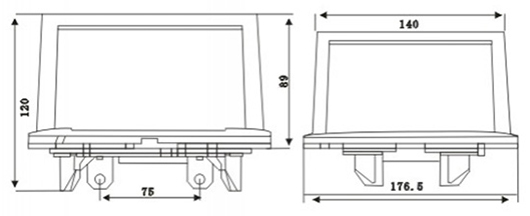

Dimensiones de diseño
