Medidor de energía monofásico de carril Din DDS238-4 (B)

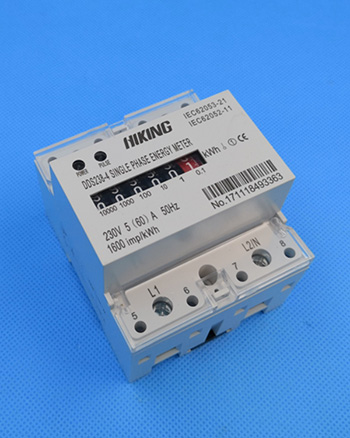

D1401A

Pantalla:
Registro mecánico

Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal)

Con válvula de retención

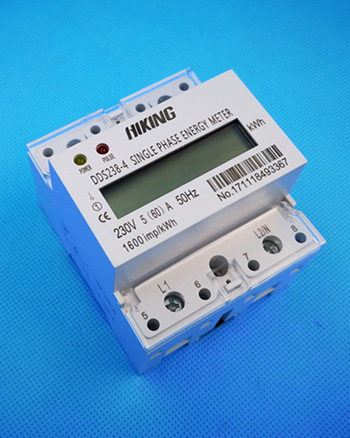

D1401L

Pantalla:
LCD

Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX (5 número entero + 2número decimal)

Descripción
Este tipo de contador es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Indicador de iluminación de energía
3. Salida de pulso pasivo, cumple con los estándares de DIN43864
4. La anchura del medidor es sólo 75mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor.

Información técnica

Voltage nominal	110V,120V,220V,230V,240V
Rango de voltage funcionamiento	0.8～1.2Un
Corriente nominal	1.5(6)A,5(30)A,10(40)A,5(60)A,10(100)A o necesidad especial
Frecuencia nominal	50Hz o 60Hz +10%
Tipo de conexión	Directa
Pantalla	Registro mecánico o LCD
Clase de precisión	1.0
Consumo de energía	< 1W/10VA
Corriente de arranque	0.004Ib
Resistencia de AC	4000V/25mA por 60 sec
Voltage de impulso	6kV 1.2μs forma de onda
Resistencia de sobrecorriente	30Imax por 0.01s
Grado de protección IP	IP20
Constante	800～3200 imp/kWh
Pulso de salida	Pulso pasivo, pulso ancho de 80+5 ms
Estándar	DIN 43880, IEC62053-21, IEC62052-11
Dimensiones de esbozo(largo, ancho, alto)	88x75x73mm
Peso	Aproximadamente 0.3kg

Ambiente

Temperatura de funcionamiento	-25℃～55℃
Temperatura de almacenamiento	-40℃～80℃
Temperatura de referencia	23℃+2℃
Humedad relativa	0 a 95% , sin condensación
Altitud	Hasta 2500m
Tiempo de calentamiento	10s
Entorno mecánico	M1
Entorno electromagnético	E2
Grado de contaminación	2

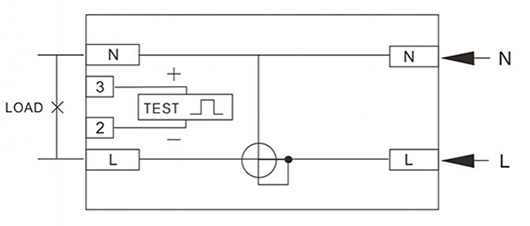

Conexión de cable

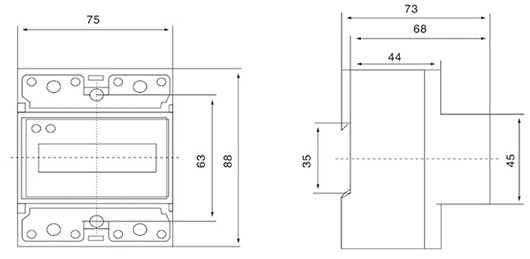

Dimensiones de diseño
