D1201
Pantalla :
Registro mecánico
Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal)
Descripción
Este medidor eléctrico se aplica a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Salida de pulso pasivo, cumple con los estándares de DIN43864
3. La anchura del medidor es sólo 36mm. Instalación de carril DIN de 35mm. Forma similar como 2P interruptor
Función opcional
Protección de carcasa extendida
Información técnica
| Voltage nominal | 110V,120V,220V,230,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(65)A,5(60) |
| Frecuencia nominal | 50Hz or 60Hz +10% |
| Tipo de conexión | Directa |
| Pantalla | Registro mecánico |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Resistencia de sobrecorriente | 30Imax por 0.01s |
| Grado de protección IP | IP20 |
| Constante | 1000 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | DIN 43880, IEC62053-21, IEC62052-11 |
| Dimensiones de esbozo(largo, ancho, alto) | 90x35x60mm |
| Peso | Aproximadamente 0.13kg |
Ambiente
| Temperatura de funcionamiento | -25℃～55℃ |
| Temperatura de almacenamiento | -40℃～80℃ |
| Temperatura de referencia | 23℃+2℃ |
| Humedad relativa | 0 a 95% , sin condensación |
| Altitud | Hasta 2500m |
| Tiempo de calentamiento | 10s |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |

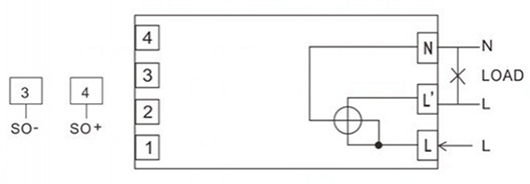

Conexión de cable

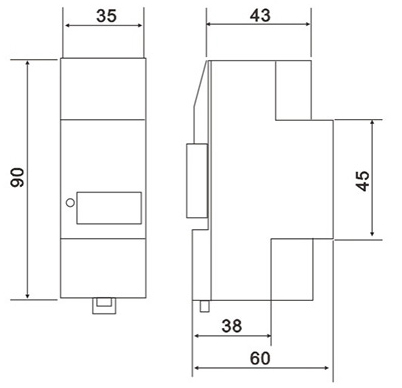

Dimensiones de diseño
