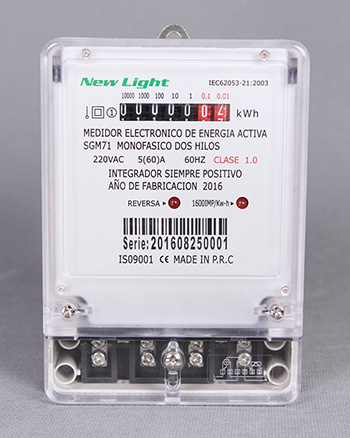

E1215A
Pantalla:
Registro mecánico
Formato de datos:
①XXXXX.XX(5 número entero + 2 número decimal) (Por defecto)
②XXXXX.X (5 número entero + 1 número decimal)

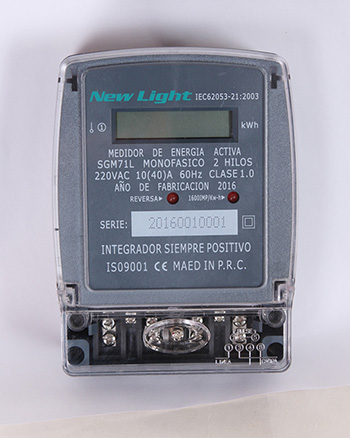

E1205L
Pantalla:
LCD
Formato de datos:
①XXXXXX.X(6 número entero + 1 número decimal)
②XXXXX.XX(5 número entero + 2 número decimal
③XXXXX.X (5 número entero + 1 número decimal)
Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Luz indicadora inversa
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
Información técnica
| Voltage nominal | 110V,120V,220V,230V,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(60)A,10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz |
| Tipo de conexión | Directa |
| Pantalla | Registro mecánico o LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP51 o IP54 |
| Constante | 800～6400 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | IEC61036, IEC62053-21, IEC62052-11 |
| Temperatura de funcionamiento | -30℃～70℃ |

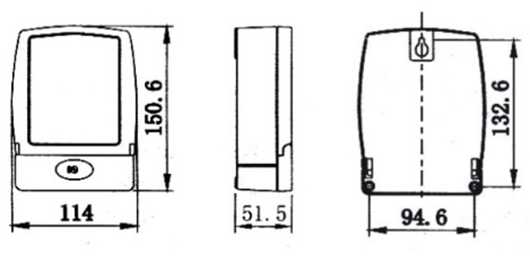

| Dimensiones de esbozo(largo, ancho, alto) | 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2) |
| Peso | Aproximadamente 0.4kg |

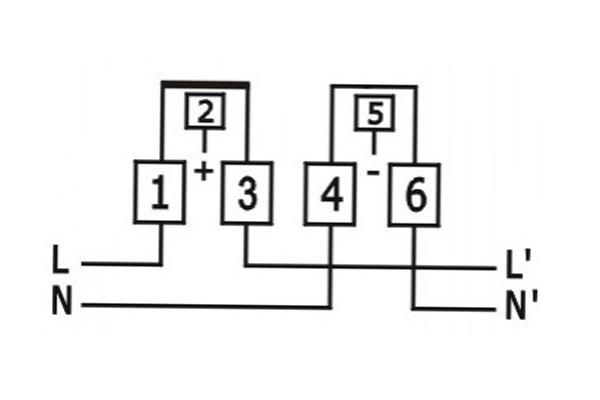

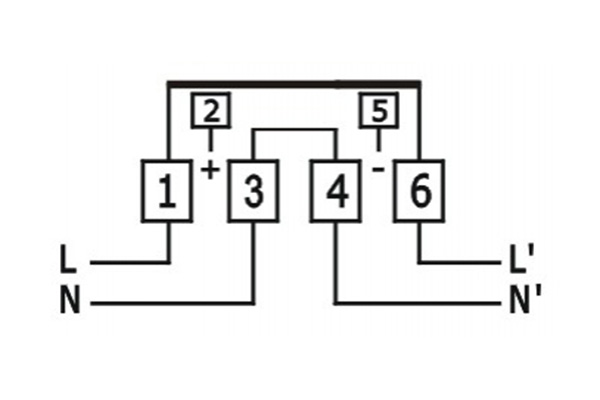

Conexión de cable
