E1216
Pantalla:
LCD
Formato de datos:
①XXXXXX.XX(6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX(5 número entero + 2 número decimal)
③XXXXXX.X(6 número entero + 1 número decimal)
Descripción

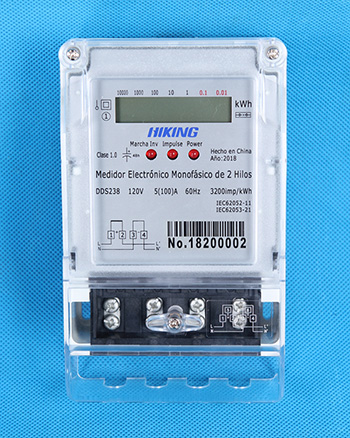

Este tipo de medidor eléctrico se diseñ a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Detección contra manipulación: el robo de electricidad a través de conexión a tierra, conexión de resistencias de derivación o externa se puede medir con eficacia. Cuando el desequilibrio de carga entre cable potencial y cable neutro es más que12.5%, el medidor medirá la carga mayor. El medidor obtiene tres luces indicadoras para corriente inversa, impulso y robo de electricidad.
3. Interferencia de campo magnético y detección del robo de electricidad
4. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
5. Cáscara de protección II y protección IP54
Función opcional
1. Medida añadida para robo de electricidad a través de cortar el cable neutro.
2. Pantalla de batería no volátil añadida
3. Pantalla de 48-hour supercondensador de corte eléctrico añadida
4. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado.
Información técnica
| Voltage nominal | 110V,120V,220V,230V,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(60)A,10(100)A, 5(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz or 60Hz |
| Tipo de conexión | Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP51 o IP54 |
| Constante | 800～6400 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | IEC61036, IEC62053-21, IEC62052-11 |
| Temperatura de funcionamiento | -30℃～70℃ |

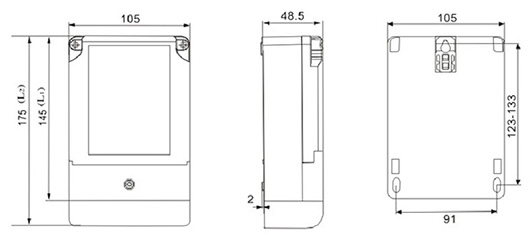

| Dimensiones de esbozo(largo, ancho, alto) | 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2) |
| Peso | Aproximadamente 0.4kg |

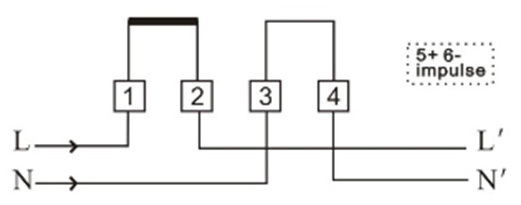

Conexión de cable
