D1203
Pantalla:
LCD
Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal)
Descripción
Se diseña para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con el estándar internacional de IEC62053-21.
Características
1. Pulsando el botón, pantalla con iluminación de fondo está disponible.
2. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
3. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia.
4. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
5. Visualización de intervalo de cantidad eléctrica y modo de restablecimiento disponibles.
6. Salida de pulso pasivo, cumple con los estándares de DIN43864.
7. La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 1P interruptor.
Información técnica
| Voltage nominal | 110V,120V,220V,230V,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(65)A, 10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz +10% |
| Tipo de conexión | Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Resistencia de sobrecorriente | 30Imax por 0.01s |
| Grado de protección IP | IP20 |
| Constante | 1000～2000 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms 5～27VDC , entrada de corriente máxima 27mA DC |
| Estándar | DIN 43880, IEC62053-21, IEC62052-11 |
| Dimensiones de esbozo(largo, ancho, alto) | 100x36x65mm |
| Peso | Aproximadamente 0.13kg |
Precisión
| Voltage | 0.5% |
| Corriente | 0.5% |
| Frecuencia | 0.5% |
| Energía activa | 1% |
| Active power | ±1% |
| Energía reactiva | ±2% |
Ambiente
| Temperatura de funcionamiento | -25℃～55℃ |
| Temperatura de almacenamiento | -40℃～80℃ |
| Temperatura de referencia | 23℃+2℃ |
| Humedad relativa | 0 a 95% , sin condensación |
| Altitud | Hasta 2500m |
| Tiempo de calentamiento | 10s |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |

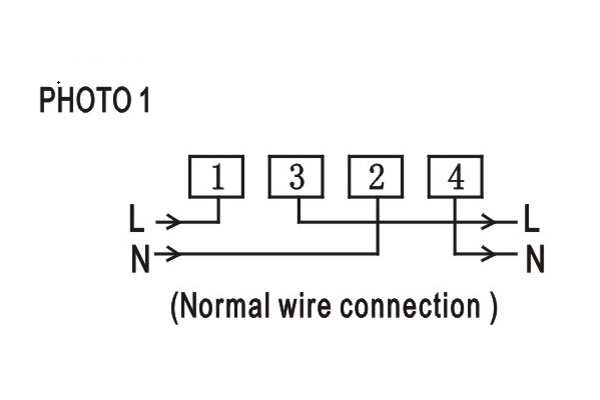

Conexión de cable

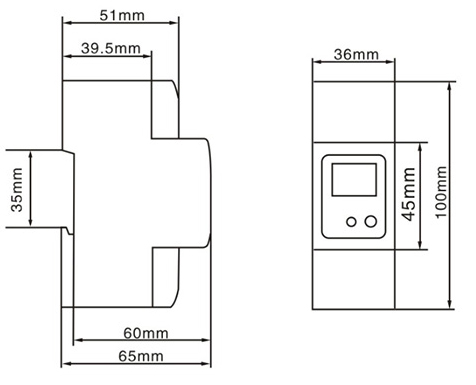

Dimensiones de diseño
