E1213
Pantalla:
LCD
Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal) (Por defecto)
②XXXXXX.XX (6 número entero + 1 número decimal)

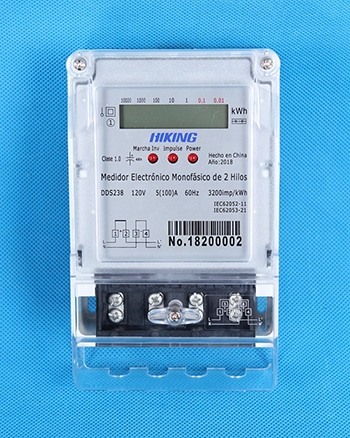

Descripción
Este medidor eléctrico se aplica a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Luz indicadora inversa
3. Luz indicadora de energía
4. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
5. Dos tipos de cáscara disponibles: Protección I o Protección II.
Función opcional
1. Pantalla de batería no volátil añadida
2. Pantalla de 48-hour supercondensador de corte eléctrico añadida.
3. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado
Información técnica
| Voltage nominal | 110V,120V,220V,230V,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 1.5(6)A,10(40)A,5(60)A,10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz |
| Tipo de conexión | CT o Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP51 o IP54 |
| Constante | 800～6400 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | IEC61036, IEC62053-21, IEC62052-11 |
| Temperatura de funcionamiento | -30℃～70℃ |

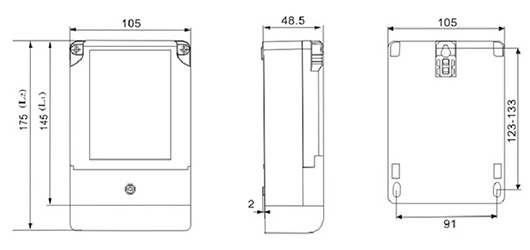

| Dimensiones de esbozo(largo, ancho, alto) | 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2) |
| Peso | Aproximadamente 0.4kg |

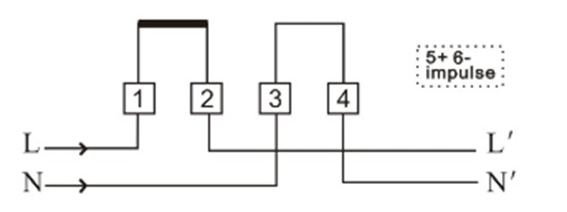

Conexión de cable
