E1205
Pantalla:
LCD
Formato de datos:
①XXXXXX.XX (6 número entero + 2 número decimal)

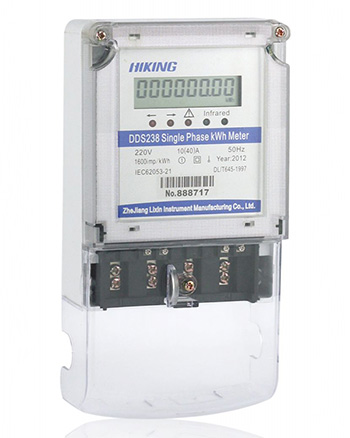

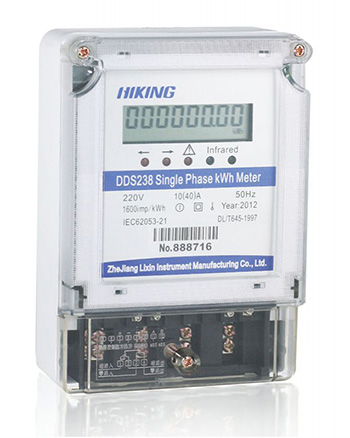

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Indicador de iluminación inversa.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Lectura remota de contador está disponible a través de RS485 interfaz de comunicación, estipulado en MODBUS-RTU y DL/T645-2007.
5. Soportar comunicación por infrarrojos lejanos.
6. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
Función opcional
1. Visualización de electricidad y alimentación de batería cuando sufrir apagón (puede ser personalizado)
2. Relé integrado y interruptor remoto (puede ser personalizado)
3. sistema de lectura de contador de M-BUS
4. Visualización de electricidad bidireccional, electricidad independiente de avance y retroceso, adecuado para industria fotovoltaica.
Información técnica
| Voltage nominal | 110V,120V,220V,230,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 10(40)A,5(60)A,10(60)A o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz |
| Tipo de conexión | CT o Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP54 |
| Constante | 800～6400 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Puerto de comunicación | RS485 puerto , 1200～9600bps |
| Puerto infrarojo 1200 bps | |
| Estándar | IEC61036, IEC62053-21, IEC62052-11, |
| Temperatura de funcionamiento | -30℃～70℃ |
| Dimensiones de esbozo(largo, ancho, alto) | 158x112x58mm (cubierta corta de terminal L1) 222x112x58mm (cubierta larga de terminal L2) |
| Peso | Aproximadamente 0.5kg |

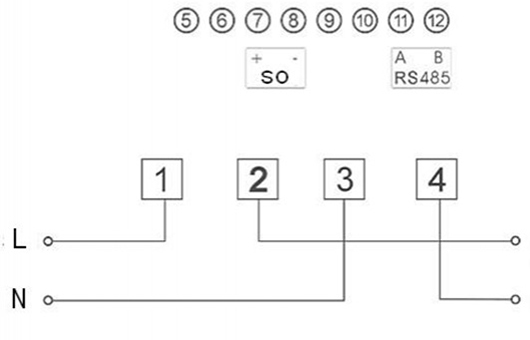

Conexión de cable

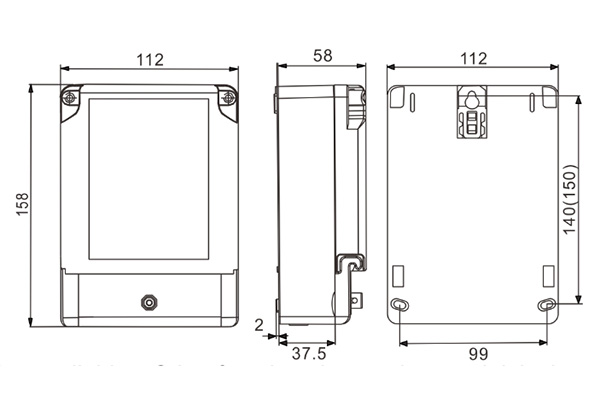

Dimensiones de diseño
