Medidor monofásico de riel DIN
(Medidor eléctrico monofásico, medidor monofásico vatios hora, medidor monofásico KWH, medidor de energía de una sola fase)

DDS238-2 ZN/S

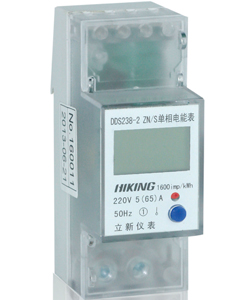

Medidor monofásico de riel DIN DDS238-2 ZN/S

Este producto ha sido descontinuado y retirado de nuestro inventario.

El medidor monofásico de riel DIN DDS238-2 ZN/S cumple con los requisitos técnicos de IEC61036. Se utiliza para medir los parámetros variables de consumo de energía del cable doble de corriente alterna.

Este medidor está diseñado de acuerdo con los reglamentos de diseño de DL/T645 o MODBUS-RTU, tiene un tamaño pequeño y muchas propiedades excelentes, como, estabilidad, alta durabilidad, alta capacidad de sobrecarga, y baja pérdida de energía.

Funciones básicas
1. Este medidor puede mostrar en tiempo real parámetros como el voltaje, corriente, potencia, factor de potencia, y frecuencia.
2. Las principales funciones de este producto son la medición bidireccional de la energía total activa y de la energía reversa.
3. El dispositivo posee una pantalla LCD con iluminación posterior
4. Cuenta con indicador LED pulsátil, para indicar el estado de funcionamiento. La salida de pulsos está disponible con aislamiento de acoplamiento óptico.
5. Está diseñado con un puerto de comunicación por infrarrojos y RS485, y es compatible con el riel DIN de 35 mm.

Funciones opcionales
1. De manera opcional, el medidor monofásico de riel DIN puede ser diseñado para medir tanto la energía activa total de avance y el retroceso de energía activa.
2. Función de reajuste de energía: esta función no afecta la visualización de la energía total.

Información técnica
Voltaje nominal110V, 120V, 220V, 230V, 240V
Rango de voltaje de funcionamiento 0.8~1.2Un
Corriente nominal5(65)A, 5(30)A, 10(40)A, 5(60)A, u otro tipo según los requerimientos
Frecuencia nominal50Hz o 60Hz
Tipo de conexión Directa
PantallaLCD
Clase de precisión Clase 1
Consumo de energía <2W/10VA
Corriente de arranque0.004Ib
Constante 800~3200 IMP/KWh
Pulso de salidaPulso pasivo, pulso ancho de 80+5 ms
Puertos de comunicación Puerto RS485, velocidad de baudios 1200~9600 bps,predeterminada es de 4800bps
Estándar IEC62053-21, DL/T645-2007 o MODBUS-RTU
Temperatura de funcionamiento -30℃~70℃

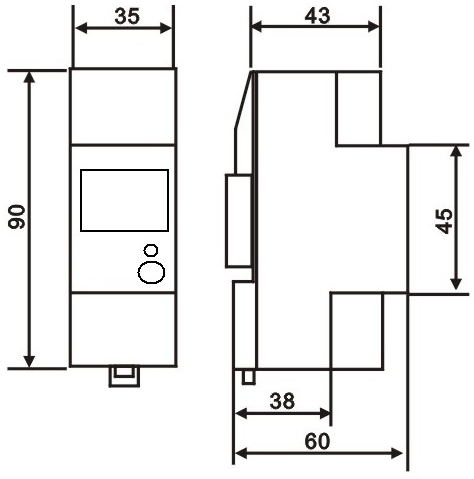

Dimensiones de esbozo (largo, ancho, alto)90×35×60mm
Peso Aproximadamente 0.14kg

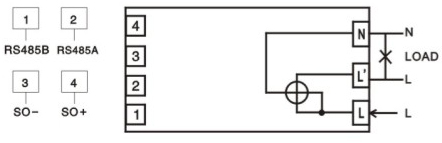

Conexión del cable
