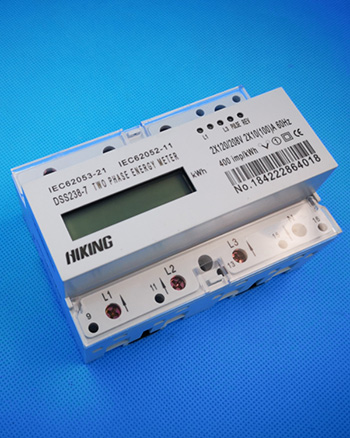

Inicio >> Productos >> Medidores eléctricos >> Medidor prepago bifásico >> Medidor prepago bifásico trifilar de carril DIN de vatios-hora DSS238-7 (E2301)

Descripción
Este medidor eléctrico se aplica a medir energía eléctrica activa bifásica trifilar de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-21 y IEC62052-11.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Indicador de marcha atrás iluminará si la electricidad de retroceso se mide.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Indicador de iluminación LED de pérdida de fase.
5. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor de trifásico de 4 hilos se cortan.
6. Corriente trifásica integrada y gancho de enlace de voltaje, diseño de sello de seguridad equipotencial.

Función opcional
1. Indicador de iluminación inverso
2. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado

Información técnica

Voltage nominal	DSS238 trifásico de tres hilos (bifásico de tres hilos) 2x120/208V , 2x127/220 , 3x220V , 3x380V
Rango de voltage funcionamiento	0.8～1.2Un
Corriente nominal	10(40)A,5(60)A,10(100)A, o necesidad especial
Frecuencia nominal	50Hz o 60Hz
Tipo de conexión	Directa
Pantalla	Registro mecánico
Clase de precisión	Clase activo 1.0
Consumo de energía	< 1W/10VA
Corriente de arranque	0.004Ib
Resistencia de AC	4000V/25mA por 60 sec
Voltage de impulso	6kV 1.2μs forma de onda
Grado de protección IP	IP51
Constante	200～6400 imp/kWh
Pulso de salida	Pulso pasivo, pulso ancho de 80+5 ms
Estándar	IEC62053-21, IEC62052-11
Temperatura de funcionamiento	-30℃～70℃
Dimensiones de esbozo(largo, ancho, alto)	173x130x63mm
Peso	Aproximadamente 0.9kg
País exportador	Ecuador, Colombia, Brasil

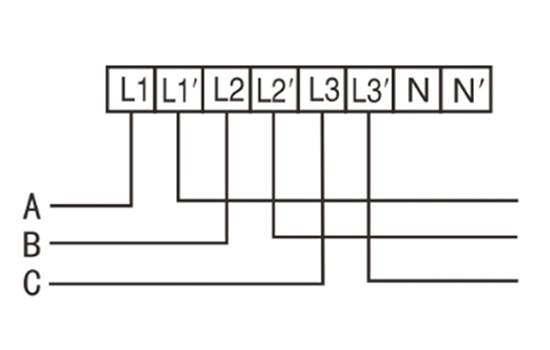

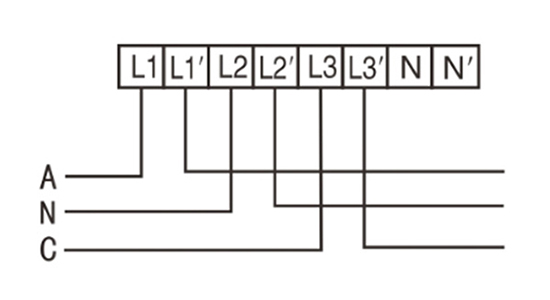

Conexión de cable

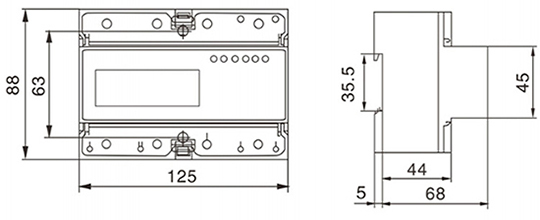

Dimensiones de diseño
